MySQL Workbench的使用

MySQL Workbench 是 MySQL AB 最近释放的可视数据库设计工具。这个工具是设计 MySQL 数据库的专用工具。
在 MySQL Workbench 中建立的被称之为物理数据模型。一个物理数据模型是针对一个特定 RDBMS 产品的数据模型;本文中的模型将具有一些 MySQL 的独特规范。我们可以使用它生成(forward-engineer)数据库对象,除了包含表和列(字段)外,也可以包含视图。
MySQL Workbench 拥有很多的功能和特性;这篇由 Djoni Darmawikarta写的文章通过一个示例展现了其中的一些。我们将针对一个订单系统建立一个物理数据模型,这里的订单系统可以是销售单也可以是订单,并且使用 forward-engineer(正向引擎) 将我们的模型生成为一个 MySQL 数据库。

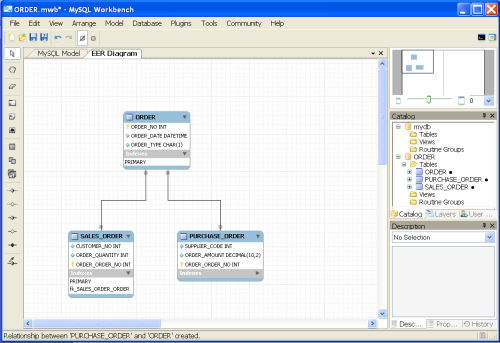

我们的示例中使用 MySQL Workbench 创建的物理模型看上去就像下图这样:

小知识:
mysql的pk nn uq bin un zf ai各代表的意思
[intrinsic column flags] (基本字段类型标识)

- PK: primary key (column is part of a pk) 主键
- NN: not null (column is nullable) 非空
- UQ: unique (column is part of a unique key) 唯一
- AI: auto increment (the column is auto incremented when rows are inserted) 自增

[additional data type flags, depend on used data type] 扩展数据类型标记

- BIN: binary (if dt is a blob or similar, this indicates that is binary data, rather than text) 二进制(比text更大的二进制数据)
- UN: unsigned (for integer types, see docs: “10.2. Numeric Types”) 整数
- ZF: zero fill (rather a display related flag, see docs: “10.2. Numeric Types”)值中最有意义的字节总为0,并且不保存。

索引简单介绍:
PRIMARY, INDEX, UNIQUE 这3种是一类
PRIMARY 主键。 就是 唯一 且 不能为空。
INDEX 索引,普通的
UNIQUE 唯一索引。 不允许有重复。
FULLTEXT 是全文索引,用于在一篇文章中,检索文本信息的。

举个例子来说,比如你在为某商场做一个会员卡的系统。
这个系统有一个会员表
有下列字段:
会员编号 INT
会员姓名 VARCHAR(10)
会员身份证号码 VARCHAR(18)
会员电话 VARCHAR(10)
会员住址 VARCHAR(50)
会员备注信息 TEXT

那么这个 会员编号,作为主键,使用 PRIMARY
会员姓名 如果要建索引的话,那么就是普通的 INDEX
会员身份证号码 如果要建索引的话,那么可以选择 UNIQUE (唯一的,不允许重复)
会员备注信息 , 如果需要建索引的话,可以选择 FULLTEXT,全文搜索。

不过 FULLTEXT 用于搜索很长一篇文章的时候,效果最好。
用在比较短的文本,如果就一两行字的,普通的 INDEX 也可以。

创建订单方案(ORDER Schema)

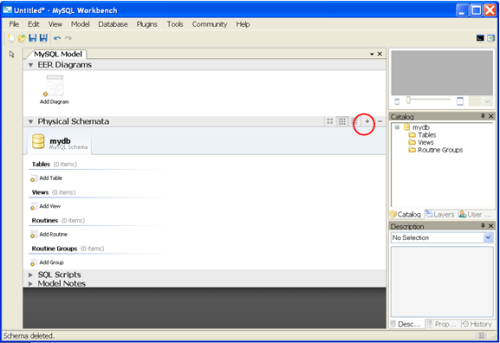

首先让我们来创建一个保存订单物理模型的方案。点击 + 按钮(红色标注的地方)

更改新的方案默认名称为订单。注意,当你键入方案名时,在 Physical Schemata 上的标签名也会随之改变——这是一个很好的特性。

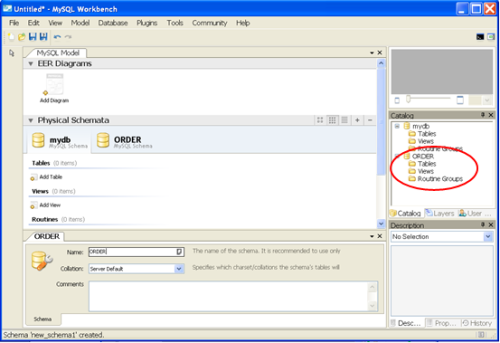

订单方案被增加到目录(Catalog)中 (图中红色圈住的部分)。

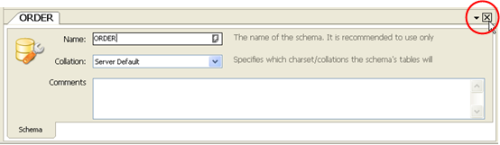

重命名方案后关闭 schema 窗口。

创建订单表
我们现在创建订单模型中的三个表:ORDER 表以及它的两个子表 SALES_ORDER 和PURCHASE_ORDER。首先,确信你已经选择了 ORDER 方案的标签,这样,我们创建的表才会包含于这个方案。

我们将要创建的表是作为 EER 图表展示的(EER = Enhanced Entity Relationship)。所以,双击 Add Diagram 按钮。

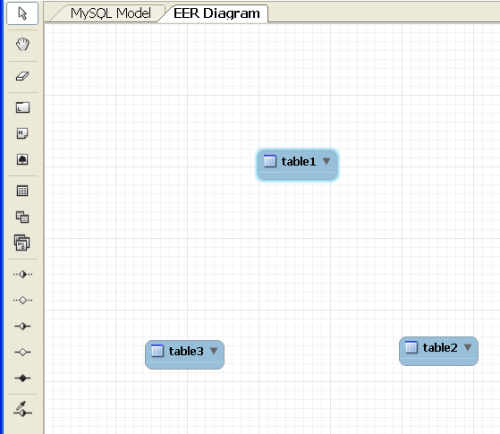

单击 Table 图标,然后移动鼠标到 EER Diagram 区域,在你想放置第一个表的位置上单击鼠标。

对于其他两个表,重复上面的操作。你可以通过拖拽来移动表的位置。

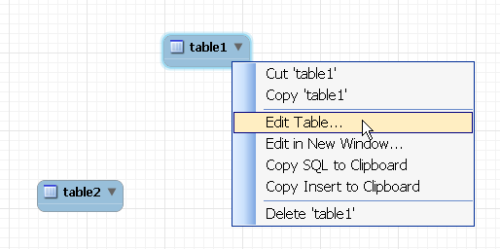

下一步,我们要对 table1 做一些操作,这些操作是通过 Workbench 的表编辑器完成的。要打开表编辑器,只需右键选择 table1 并选择 Edit Table 菜单。

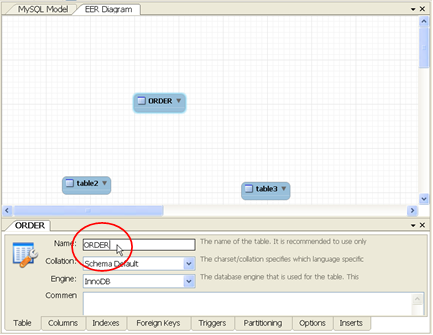

键入 table1 的表名 ORDER 。

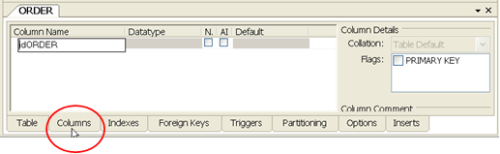

接下来,增加列(字段)。选择 Columns 标签。将列名(字段名) idORDER 更改为 ORDER_NO.

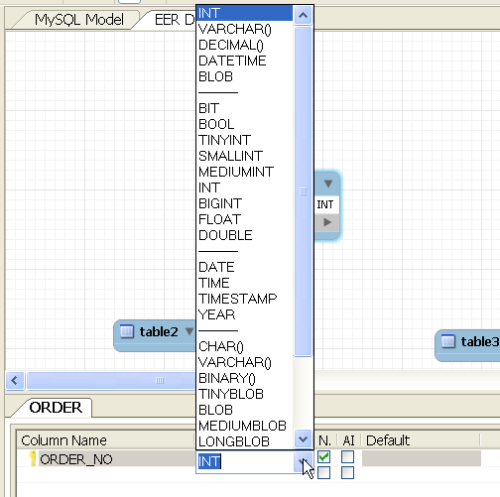

在下拉列表框中选择数据类型 INT 。

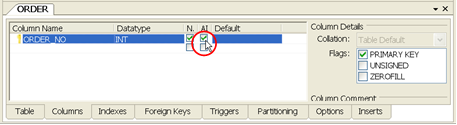

我们希望 ORDER_NO 列的值可以被 MySQL 数据库自动控制,所以,我们选定 AI 列 (Auto Increment——自增量).

AI 是 MySQL 数据库的一个特性。

你也可以指定表的其他物理属性,例如它的 Collation 属性;当然可以指定表的其他高级选项,例如 trigger 和 portioning (分别对应 Trigger 和 Partioning 标签)。

注意,这时,在 diagram 中我们表 table1 已经改变为 ORDER,并且,它有一个列(字段)ORDER_NO。在目录中,你也可以看到有三个表。

在表右侧的黑点,表示它们包含在一个图表中。

如果你展开 ORDER ,你可以看到 ORDER_NO 列。因为我们定义它为主键,所以在它左侧有一个 key 图标

回到表设计器,增加其他两列(字段):ORDER_DATE 和 ORDER_TYPE。ORDER_TYPE 可以有两个值:S 表示销售订单,P 表示采购订单。由于销售订单是更常用的,所以我们指定列(字段)的默认值为 S 。

你可以在最后一列的下面白色区域双击鼠标来增加下一个字段

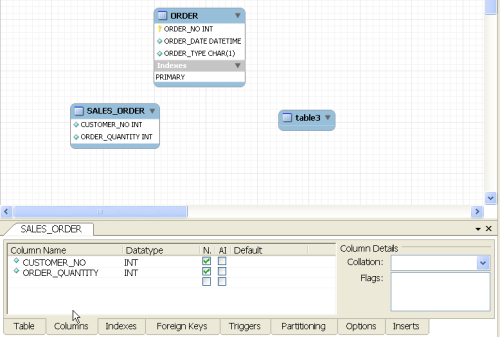

使用同样的方式来创建 SALES_ORDER 表及其中的列(字段)。

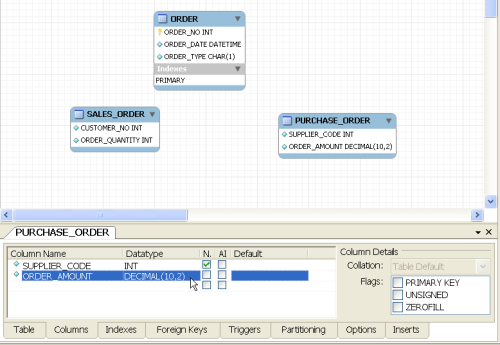

最后,创建 PURCHASE_ORDER 表及其中的列(字段)。

创建关系
我们已经创建了三个表。到这里并没有结束;我们仍旧需要创建它们的 关系。

SALES_ORDER 是 ORDER 的子表,意味着它们是 1:1 ,SALES_ORDER 为子表, ORDER 为父表,并将 ORDER 的键移动到 SALES_ORDER 。所以,选择(单击)1:1 identifying relationship 图标,然后在 SALES_ORDER 表上单击,再在 ORDER 表上单击。

注意,当你在单击表时,图标将变为带有 1:1 关系的手型。

1:1 关系就是这样设置的;ORDER_NO 主键被移动到 SALES_ORDER 表并作为它的主键。

下一步,创建 PURCHASE_ORDER 到 ORDER 的关系,它仍旧是 1:1 关系。

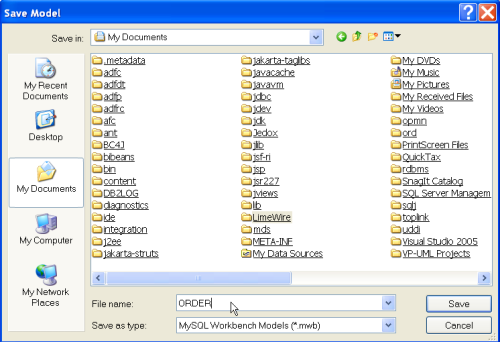

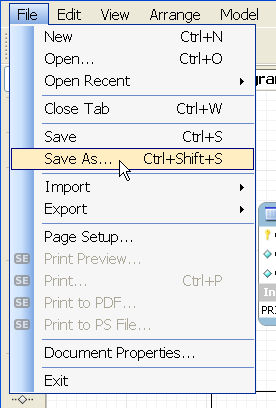

我们现在已经完成了表及表之间关系的设计;将我们的模型保存为 ORDER.mwb.

生成 DDL 和数据库

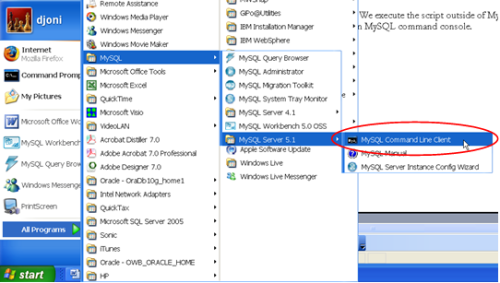

最终在本文设计数据模型的目的是为了建立 MySQL 数据库。我们将首先生成 DDL(SQL CREATE script),然后执行这个脚本。

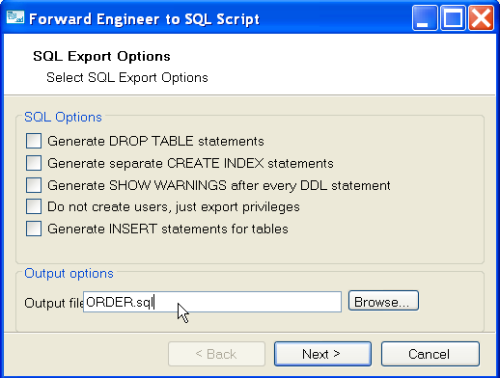

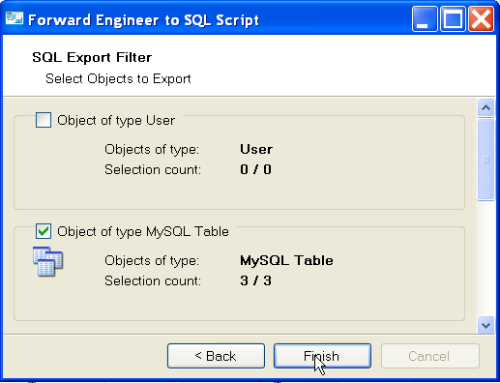

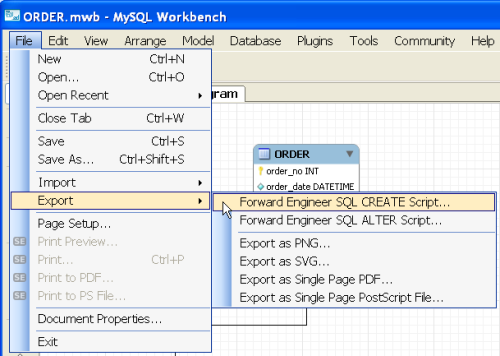

从 File | Export 菜单中,选择 Forward Engineer SQL CREATE Script.

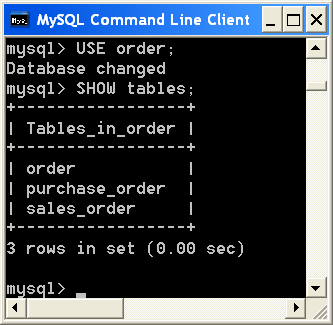

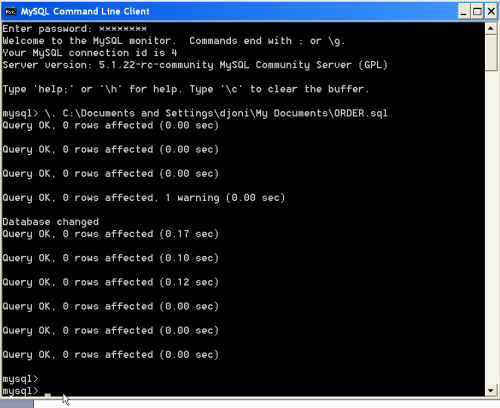

你也可以在其中来查看表是否已经被创建。

全图文演示了在 MySQL Workbench 中如何可视的建立 MySQL 物理数据模型,并使用它来创建一个 MySQL 数据库。
